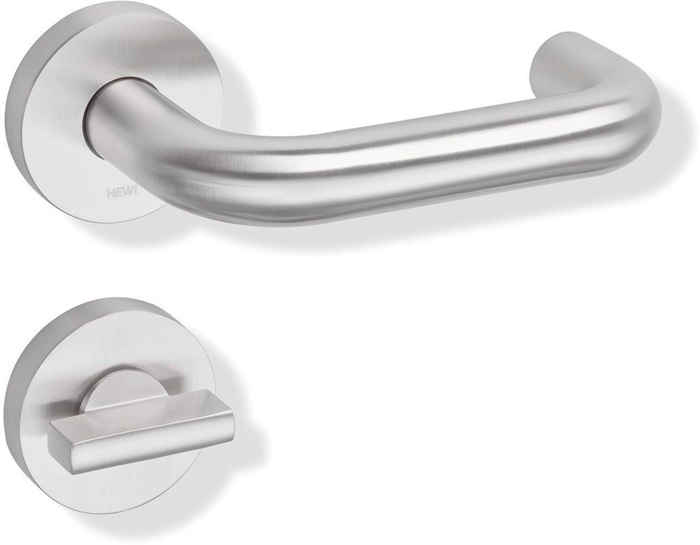

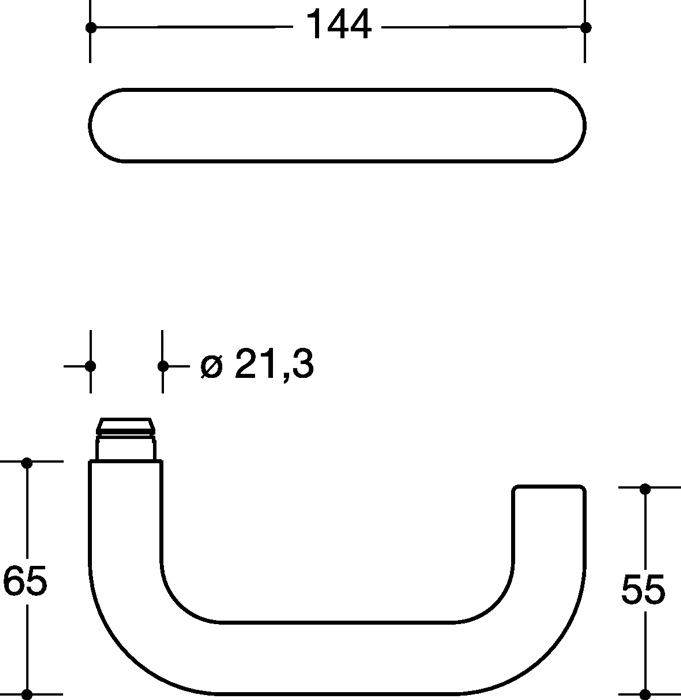

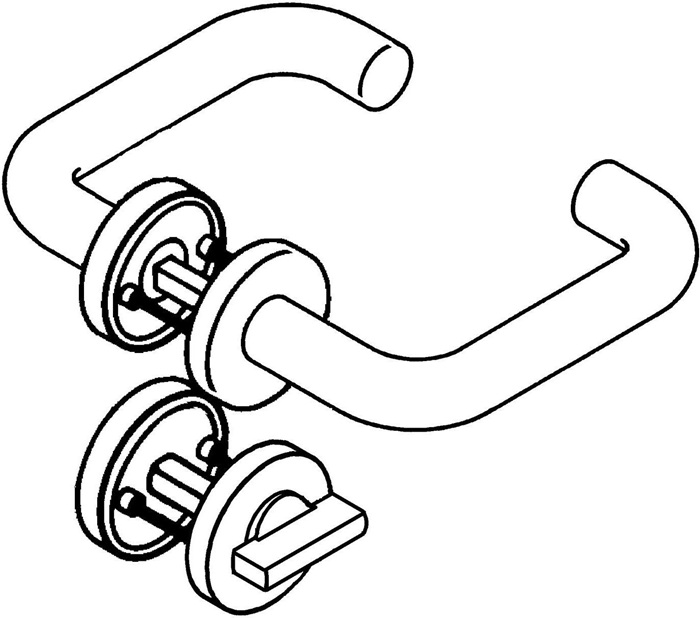

v H-technice se štítky podle DIN 18255 a DIN EN 1906 z nerezové oceli, obsahuje: kliku model 111X... z nerezové kulaté trubky (1.4301), průměr 21,3 mm s tloušťkou stěny 1,5 mm, s vedením a aretační drážkou, se závitovým čepem M5 jako doplňkovou fixací kliky s čtyřhranným čepem pro optimální přenos sil do křídla dveří. Klika splňuje požadavky DIN EN 179 a DIN 18040. Montáž jednoduchým zaskočením klik do předmontovaných spodních dílů na dveřích. Aretaci lze uvolnit demontážním klíčem. Štítek 230.21X... podkonstrukce v kompozitní plastovo-ocelové stavbě s černým zinkovým/niklovaným povrchem pro optimální ochranu proti korozi, integrovaný zdvihací modul s pružinou, použitelný DIN levý a DIN pravý, pro podporu zámku pro delší životnost. Pevné/otočné uložení klik se samočinně zaskakujícím obvodovým blokováním a 5 mm ložiskovým místem jako bezúdržbové kluzné ložisko s elastickým vyrovnávacím rozsahem pro kompenzaci montážních nepřesností. Skryté, pojistné šroubování kombinací nerezových šroubů M5 a šroubu s pouzdrem a do dveřního křídla zasahujících opěrných čepů. Provedení WC s nouzovým otevřením čtyřhranným trnem nebo mincí a průzorným terčíkem (zobrazení červená/bílá) na vnější straně. Krycí víčko štítku z nerezové oceli (1.4301), 45 x 170 mm, výška 10,5 mm, tloušťka stěny 1,5 mm. Povrch matně broušený. Navrženo a zkoušeno pro objektovou oblast, kategorie použití podle DIN EN 1906 – třída 4. Garnitura s čtyřhranným čepem 8–8,5 mm. Kategorie použití: třída 4
HEWI
3000204835
4014885208204
