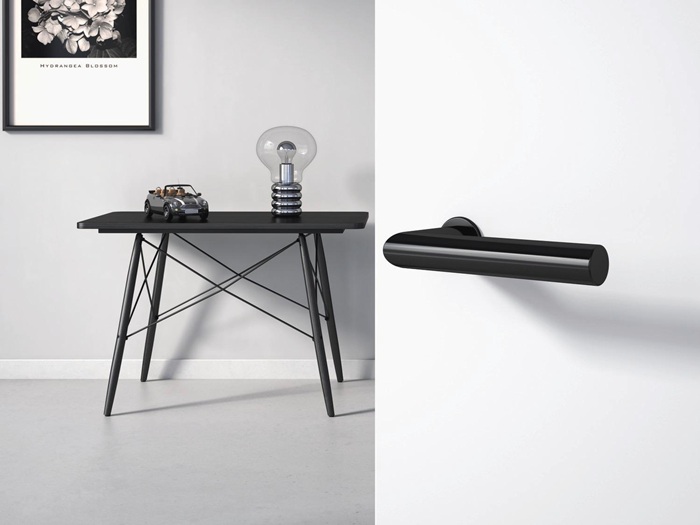

sestávající z: kličky dveří modelu 162.21PCM v ukoseném tvaru z polyamidu s průběžnou ocelovou duší až do konce kličky
průběžně barvená
průměr 21,3 mm
s vedením nákružku. Čtyřhranný čep dílu se čepem kličky 8 mm s lichoběžníkovým závitem
pro Rakousko čtyřhranný čep v oblasti zámku 8,5 mm s lichoběžníkovým závitem. Zajištění kliček v nalisovaném ložisku s obvodovým ozubením a kluznou ložiskovou pánví z polyamidu se dvěma výstupky jako pojistkou proti otočení v nalisovaném ložisku. Stavěcí šroub M5 se zajistí
jako pojistka dílů s otvorem kličky
v zápichu ve čtyřhranném čepu a tím přispívá k optimálnímu přenosu síly do dveřního křídla. Použití ve spojení s vložkovými zámky podle DIN 18251. Montáž lisovacích pouzder montážní maticí s lichoběžníkovým závitem
klíč 19. Doporučujeme montáž očkovým klíčem klíč 19. Frézovací míra v oblasti zámkové střelky musí být jmenovitý rozměr 25 mm. Výrobní tolerance +/- 1 mm lze kompenzovat nalisovaným uložením. Montáž se doporučuje na obytné a interiérové dveře s HDF čelní deskou a středovými vrstvami z trubičkové třískovité desky nebo plnospanové vložky nebo hodnotnější
jak v nefalcové, tak v falcové provedení. Upozorňujeme
že doporučujeme montáž pouze na prvky dveří přezkoušené společností HEWI. Mimo to lze mini montovat i na nepřezkoušené dveřní prvky. V takovém případě však HEWI nemůže zaručit bezchybnou montáž a trvalou provozuschopnost. Na webové stránce www.hewi.de/mini najdete aktuální seznam testovaných dveřních prvků. Kování s mini rozetami není vhodné pro použití na dveřních prvcích s funkcemi protipožární ochrana
ochrana proti kouři
protivloupání
vlhké prostory a radiační ochrana. Navrženo a zkoušeno pro objektové použití
kategorie použití podle DIN EN 1906 - třída 4 Trvanlivost: třída 7 Hmotnost dveří: klasifikace nestanovena Ohnivzdornost: třída 0 Bezpečnost: třída 1 Korozní odolnost třída: 5 Protivloupání: třída 0 Typ provedení: U
HEWI
3000207610
4014885521839
