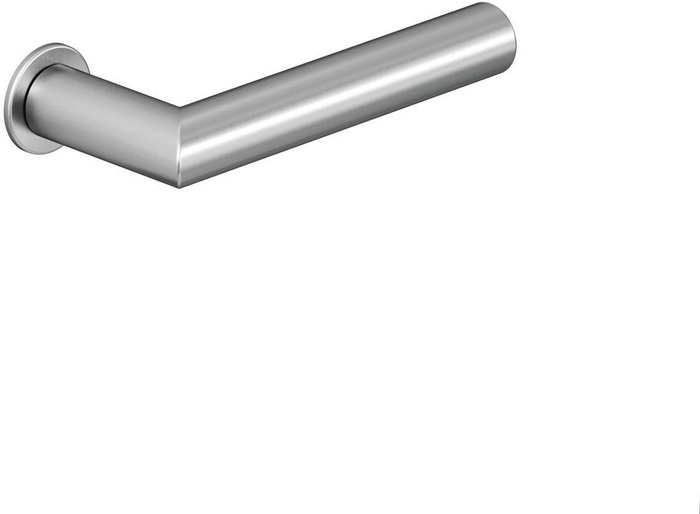

s plochou rozetou kličky z polyamidu, průměr 32 mm, sestávající z: kličky dveří modelu 162.21PCM v ukoseném tvaru z polyamidu s průběžnou ocelovou duší až do konce kličky, průběžně barvená, resp. modelu 162.21XAM z nerezové kulaté trubky v ukoseném řezu (1.4301) s tloušťkou stěny 1,5 mm
průměr vždy 21,3 mm, s vedením nákružku
čtyřhranný čep dílu se čepem kličky 8 mm s lichoběžníkovým závitem
zajištění kliček v nalisovaném ložisku s obvodovým ozubením a kluznou ložiskovou pánví z polyamidu se dvěma výstupky jako pojistkou proti otočení v nalisovaném ložisku
stavěcí šroub M5 se zajistí, jako pojistka dílů s otvorem kličky, v zápichu ve čtyřhranném čepu a tím přispívá k optimálnímu přenosu síly do dveřního křídla
použití ve spojení s vložkovými zámky podle DIN 18251
montáž lisovacích pouzder montážní maticí s lichoběžníkovým závitem klíč 19, proto doporučujeme montáž očkovým klíčem (klíč 19)
frézovací míra v oblasti zámkové střelky musí být jmenovitý rozměr 25 mm
výrobní tolerance +/- 1 mm lze kompenzovat nalisovaným uložením

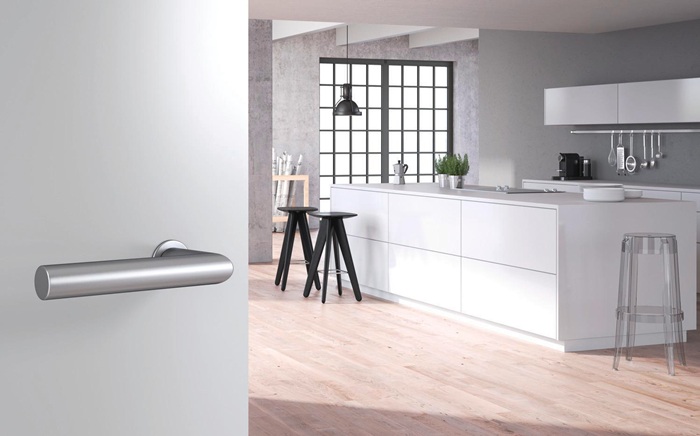

pro montáž na obytné a interiérové dveře s HDF čelní deskou a středovými vrstvami z trubičkové třískovité desky nebo plnospanové vložky nebo hodnotnější, jak v nefalcovém, tak ve falcovém provedení
doporučujeme montáž mini výhradně na dveřní prvky přezkoušené HEWI a výrobci dveří (aktuální seznam najdete na www.hewi.de/mini)
HEWI
3000207611
4014885519362
